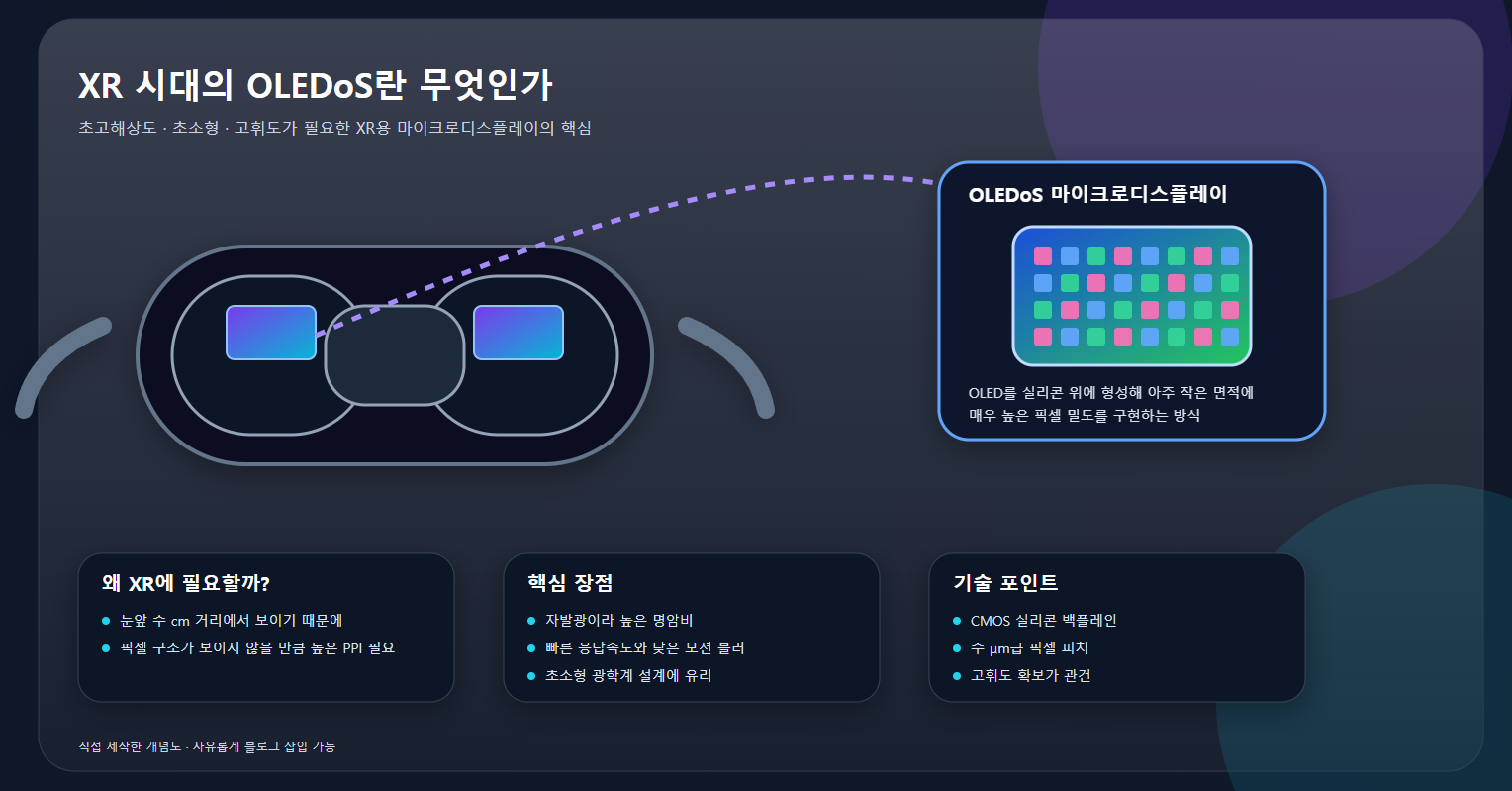

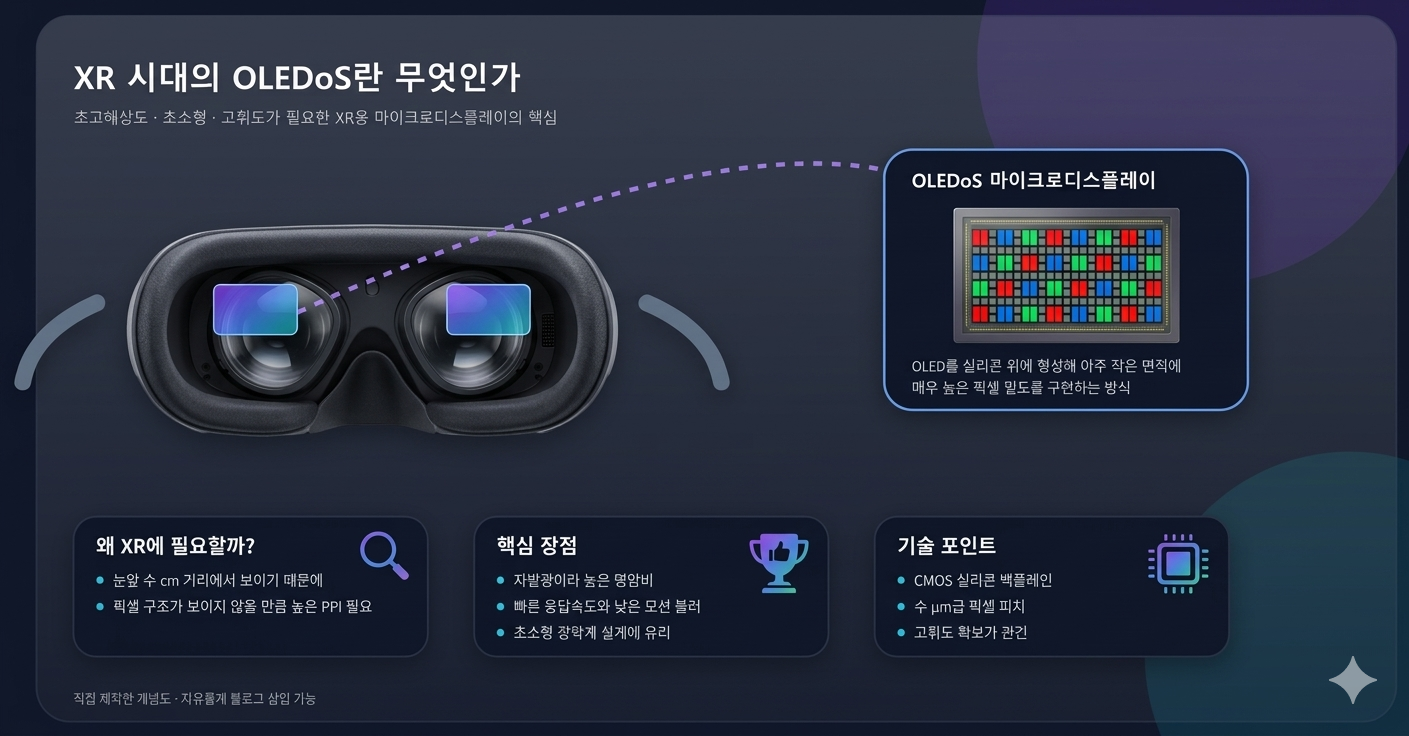

오늘은 XR 시대의 핵심 디스플레이로 자주 언급되는 OLEDoS(OLED on Silicon) 가 무엇인지 기술적인 관점에서 정리해보겠습니다.



스마트폰이나 TV에서 보던 일반 OLED와 달리, OLEDoS는 OLED를 실리콘 웨이퍼 위에 형성한 초소형 마이크로디스플레이입니다. 삼성디스플레이는 OLEDoS를 XR용 핵심 기술로 소개하고 있으며, 소니는 이 방식이 단결정 실리콘 백플레인을 활용해 약 4,000ppi급 초고해상도를 구현할 수 있다고 설명합니다.

OLEDoS란 무엇인가?

이름 그대로 보면 어렵지 않습니다.

OLEDoS = OLED on Silicon
즉, 빛을 내는 OLED 층은 위에 있고, 그 아래에는 픽셀을 아주 정밀하게 구동하는 CMOS 실리콘 백플레인이 놓이는 구조입니다. 소니는 자사 OLEDoS가 OLED의 높은 명암비와 빠른 응답속도를 유지하면서도, 실리콘 백플레인 덕분에 초소형·초고해상도를 구현한다고 설명합니다.

일반 OLED가 스마트폰, 태블릿, 노트북처럼 “손으로 들고 보는 화면”에 가깝다면, OLEDoS는 눈앞 가까운 거리에서 보는 near-eye display에 더 가깝습니다.
그래서 단순히 “작은 OLED”가 아니라, XR에 맞게 해상도와 광학 조건을 다시 설계한 디스플레이라고 보는 편이 더 정확합니다.

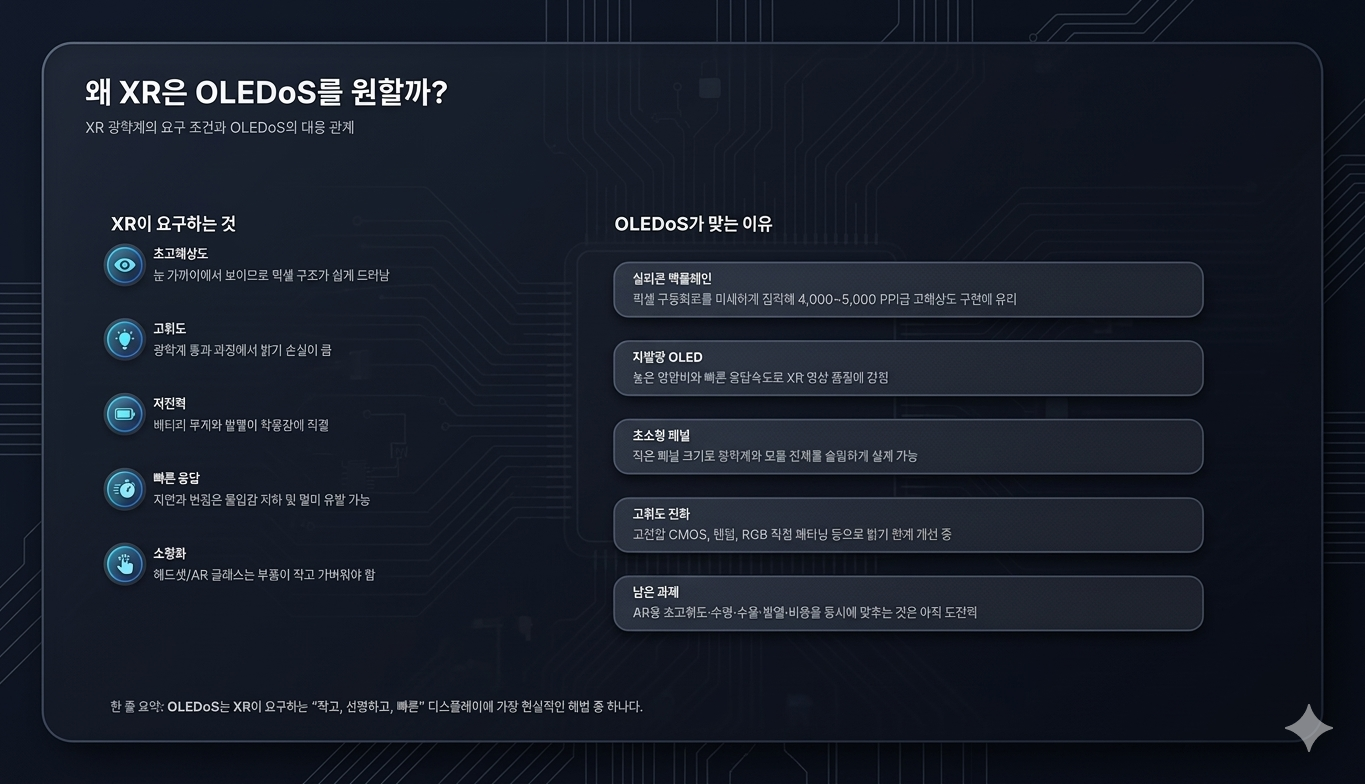

왜 XR에서 특히 중요할까?

XR 기기는 화면을 멀리서 보는 제품이 아닙니다.
사용자의 눈앞 아주 가까운 위치에서 렌즈나 광학계를 통해 화면을 확대해 보여줍니다.

이 구조에서는 디스플레이에 훨씬 더 까다로운 조건이 생깁니다.

첫째, 픽셀이 보이면 안 됩니다.
눈 가까이서 보이기 때문에 해상도가 낮거나 픽셀 피치가 크면 쉽게 거칠어 보일 수 있습니다. 그래서 OLEDoS처럼 매우 높은 PPI가 필요합니다. 소니는 이 분야에서 약 4,000ppi급 OLEDoS를 설명하고 있고, 삼성디스플레이는 1.4인치 RGB OLEDoS에 5,000PPI를 공개한 바 있습니다.

둘째, 밝기가 매우 중요합니다.
특히 AR 글래스는 현실 배경 위에 이미지를 겹쳐 보여줘야 하므로, 광학계를 통과하는 과정에서 밝기 손실이 크면 화면이 쉽게 묻혀버립니다. Fraunhofer IPMS는 AR 광학계가 본질적으로 밝기 손실이 크고, 야외 시인성을 위해 매우 높은 휘도가 중요하다고 설명합니다.

셋째, 저전력과 저지연이 중요합니다.
무거운 배터리를 달 수 없고, 응답이 느리면 몰입감이 깨질 뿐 아니라 사용성이 크게 떨어집니다. OLED 계열 마이크로디스플레이가 XR에서 계속 주목받는 이유가 바로 여기에 있습니다.

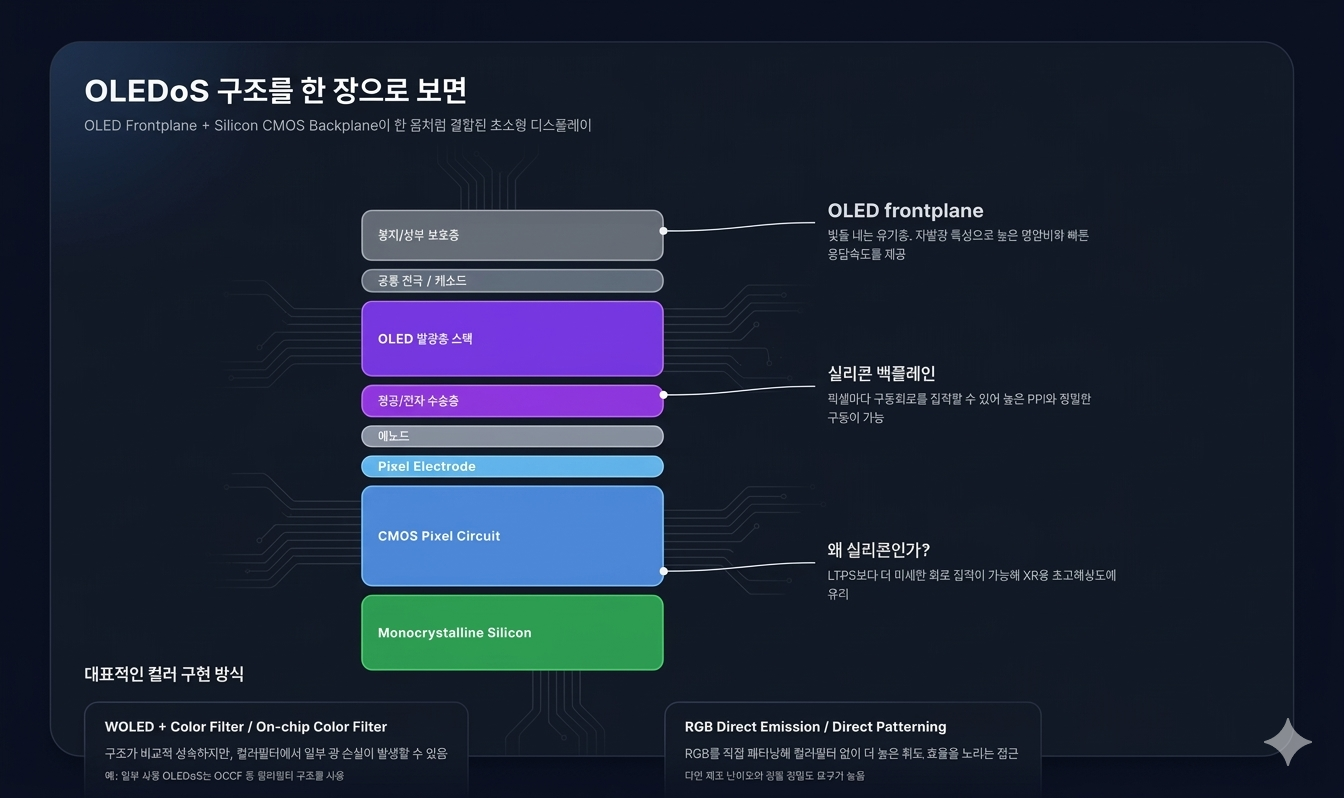

구조적으로 무엇이 다른가?

OLEDoS의 핵심은 “OLED frontplane + Silicon backplane” 조합입니다.

위쪽의 OLED 층은 실제로 빛을 만들어내는 부분입니다.
아래쪽의 실리콘 백플레인은 각 픽셀을 구동하는 회로가 집적된 부분입니다. Fraunhofer는 OLED-on-silicon 구조를 실리콘 백플레인 안에 능동 매트릭스 구동회로를 넣고, 그 위에 OLED frontplane을 단일 구조로 통합한 방식으로 설명합니다.

이 구조가 중요한 이유는 명확합니다.

실리콘은 LTPS보다 훨씬 미세한 회로 집적에 유리합니다.
그래서 픽셀을 더 작게 만들 수 있고, 픽셀마다 보상 회로나 구동 회로를 정교하게 넣을 수 있습니다. 소니는 실제로 자사 OLEDoS에 픽셀 보상 회로와 새로운 구동 회로를 적용해 작은 픽셀에서도 휘도 균일도와 시야각 특성을 확보한다고 설명합니다.

컬러 구현 방식도 중요하다

OLEDoS는 모두 같은 방식으로 컬러를 만드는 것은 아닙니다.

한쪽은 White OLED + Color Filter 계열입니다.
소니는 자사 OLEDoS에서 OCCF(On-Chip Color Filter) 구조를 사용한다고 설명합니다. 이 방식은 비교적 성숙한 접근이지만, 컬러필터를 쓰는 만큼 일부 광 손실이 생길 수 있습니다.

다른 한쪽은 RGB Direct Emission 계열입니다.
삼성디스플레이는 RGB OLEDoS를 컬러필터 없이 적·녹·청 OLED를 각각 형성하는 방식으로 설명하고 있습니다. eMagin의 발표 자료 역시 RGB emitter를 직접 패터닝하면 컬러필터가 필요 없어지고, 더 높은 휘도 구현에 유리하다고 설명합니다.

즉, OLEDoS 안에서도
“성숙도와 균형을 중시하는 구조”와
“최고 휘도를 목표로 하는 구조”가 같이 발전하고 있다고 볼 수 있습니다.



실제 기술 수준은 어느 정도 왔을까?

이 기술은 더 이상 단순한 연구실 개념 단계만은 아닙니다.

소니는 1.3형 4K OLEDoS를 VR/AR HMD용으로 공개했고, 2024년에는 0.44형 Full HD, 5.1μm 픽셀, 약 5,000ppi, 최대 10,000cd/m² 수준의 OLEDoS를 발표하며 AR 글래스용 고휘도 마이크로디스플레이를 제시했습니다.

삼성디스플레이 역시 2025년 AWE USA에서 1.4인치 RGB OLEDoS 5,000PPI, 그리고 1.3인치 RGB OLEDoS 4,200PPI / 20,000nits 데모를 공개했습니다. 또 White OLEDoS 4,000PPI / 10,000nits급 시연도 함께 소개했습니다.

즉, 업계의 방향은 꽤 분명합니다.
XR 해상도 경쟁은 이미 시작됐고, 이제는 해상도뿐 아니라 밝기와 전력, 수명, 광학 적합성까지 동시에 맞추는 경쟁으로 넘어가고 있습니다.

그럼 한계는 없을까?

물론 있습니다.

OLEDoS는 작고 선명한 화면을 만드는 데 매우 유리하지만, XR 특히 AR로 갈수록 요구 조건이 훨씬 더 빡빡해집니다.

가장 큰 과제는 역시 고휘도와 수명입니다.
밝기를 올리면 전류, 발열, 재료 열화 문제가 따라오고, 마이크로디스플레이라는 특성상 픽셀 간 간섭이나 구조적 제약도 커집니다. Fraunhofer는 다중 적층 OLED가 밝기와 수명 개선에 유리하지만, 마이크로디스플레이에서는 광학적 크로스토크와 구조 최적화 같은 추가 과제가 생긴다고 설명합니다.

또 하나는 제조 난이도와 비용입니다.
특히 RGB 직접 패터닝 방식은 컬러필터 손실을 줄일 수 있는 대신, 매우 작은 서브픽셀을 정밀하게 형성해야 해서 공정 난이도가 높습니다. 결국 OLEDoS는 “좋은 기술”인 동시에, 아직도 공정성과 양산성이 경쟁력의 핵심인 기술이라고 볼 수 있습니다.

정리해보면

XR 시대의 OLEDoS는 단순히 작은 OLED가 아닙니다.

눈앞 가까이에서 보는 XR 환경에 맞춰, 초고해상도·고휘도·빠른 응답속도·소형화를 동시에 노리는 디스플레이 기술입니다. 실리콘 백플레인을 이용해 아주 높은 픽셀 밀도를 만들 수 있고, OLED 특유의 명암비와 응답속도를 그대로 살릴 수 있기 때문에 현재 XR에서 가장 현실적인 해법 중 하나로 평가받고 있습니다.

앞으로 XR 시장이 커질수록 경쟁 포인트는 더 분명해질 것 같습니다.

누가 더 높은 PPI를 구현하느냐
누가 더 높은 밝기를 더 낮은 전력으로 내느냐
누가 수명과 양산성까지 함께 확보하느냐

결국 OLEDoS의 미래는 이 세 가지 경쟁에서 결정될 가능성이 큽니다.
