Oxide TFT에 같은 전압을 오래 인가한 뒤 ID–VG 특성을 다시 측정하면 곡선이 옆으로 이동할 수 있습니다. 영구적인 파괴처럼 보이지만, 쉬게 하거나 반대 극성 전압을 인가했을 때 일부가 회복되기도 합니다.
이 현상을 이해하는 핵심이 Bias Stress와 Charge Trapping입니다.
먼저 결론부터 보면
Oxide TFT에 Gate 전압이 오랫동안 인가되면 채널, 채널과 절연막의 계면, 또는 게이트 절연막 내부의 결함 상태에 전하가 포획될 수 있습니다. 포획된 전하는 원래 Gate 전압이 만들던 전기장을 일부 강화하거나 상쇄합니다.
따라서 동일한 채널 전하를 만들기 위해 이전과 다른 Gate 전압이 필요해지고, 측정된 문턱전압(Threshold Voltage)이 이동합니다.
쉽게 말하면 Gate 전압의 일부가 채널을 켜는 데 쓰이지 않고 포획 전하의 전기장을 보상하는 데 사용되는 것입니다.
1. Bias Stress는 무엇인가
Bias Stress는 TFT의 전극에 일정한 전압을 비교적 긴 시간 인가해 전기적 안정성을 평가하는 시험입니다.
대표적으로 다음 조건을 구분합니다.
- PBS: Positive Bias Stress
- NBS: Negative Bias Stress
- PBTS 또는 NBTS: Bias와 온도를 함께 인가
- NBIS: Negative Bias와 빛을 함께 인가
Oxide TFT는 디스플레이에서 반복적으로 켜지고 꺼집니다. 짧은 ID–VG 측정에서 정상이어도 장시간 같은 전계에 노출되었을 때 특성이 유지되는지는 별도로 확인해야 합니다.
2. Positive Bias Stress에서는 왜 Vth가 양의 방향으로 이동할까

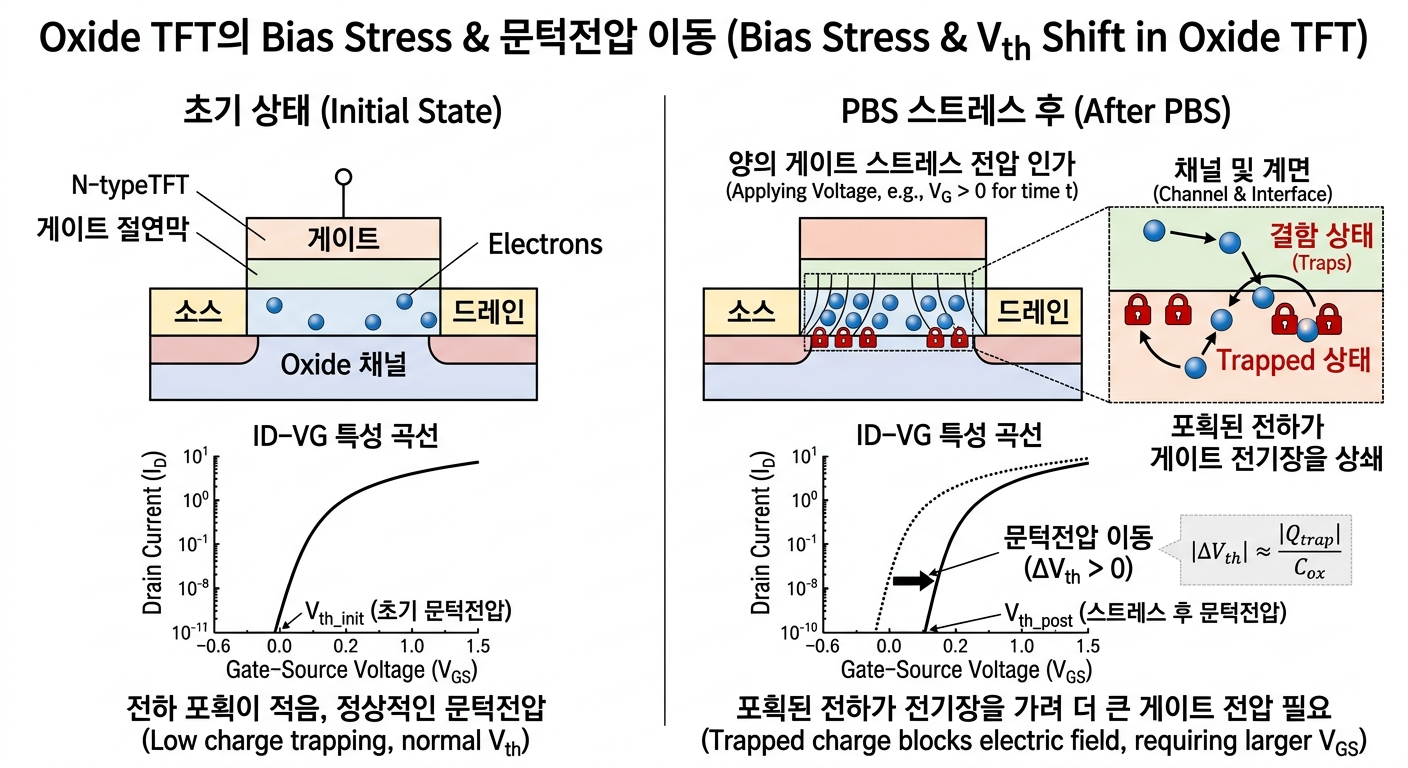

N-type Oxide TFT의 Gate에 양의 전압을 인가하면 채널 쪽으로 전자가 모입니다. 이 전자 중 일부가 채널과 게이트 절연막 사이의 계면 결함이나 절연막 내부의 트랩에 붙잡힐 수 있습니다.
포획된 전자는 Gate가 만드는 전기장을 일부 가립니다. 같은 양의 채널 전하를 만들려면 더 큰 Gate 전압이 필요하므로, 전달 특성은 일반적으로 더 양의 Gate 전압 방향으로 이동할 수 있습니다.
이를 아주 단순하게 표현하면 크기 관계는 다음과 같습니다.
|ΔVth| ≈ |Qtrap| / Cox
Qtrap은 포획된 유효 전하, Cox는 단위 면적당 게이트 절연막 커패시턴스입니다. 포획 전하가 많을수록 Vth 변화가 커지고, 같은 전하라면 Cox가 클수록 전압 변화는 작아집니다.
다만 실제 Oxide TFT에서는 채널 내부의 sub-gap state 변화, 산소 관련 결함, 수소나 주변 환경, 소자 구조도 함께 영향을 줄 수 있습니다. 따라서 모든 Vth shift를 한 종류의 트랩만으로 설명해서는 안 됩니다.
3. 전달 곡선의 모양도 같이 봐야 한다
Bias Stress 전후의 ID–VG 곡선이 거의 같은 모양으로 평행 이동한다면, 기존 결함에 전하가 포획된 효과가 주로 나타난 것으로 해석할 수 있습니다.
반면 Subthreshold Swing이 나빠지거나 이동도, 기울기, Hysteresis까지 크게 변한다면 새로운 결함 생성이나 채널 상태 변화가 함께 일어났을 가능성을 검토해야 합니다.
즉, Vth 숫자 하나만 보는 것보다 다음 항목을 같이 비교하는 것이 중요합니다.
- 전달 곡선이 평행 이동했는가
- Subthreshold Swing이 변했는가
- ON 전류와 이동도가 변했는가
- Stress 제거 후 얼마나 회복되는가
- 빛과 온도가 함께 있을 때 변화가 커지는가
4. Negative Bias Stress는 반대로만 움직일까
Gate 전압의 극성을 반대로 바꿨다고 해서 언제나 PBS와 정확히 대칭인 결과가 나오지는 않습니다.
Oxide TFT는 대부분 N-type 동작을 하므로 어두운 조건의 NBS에서는 채널에 정공이 풍부하지 않습니다. 반면 빛이 함께 인가되는 NBIS에서는 광여기로 생성된 캐리어와 결함 상태가 영향을 주어 음의 방향 Vth shift가 두드러질 수 있습니다.
하지만 이동 방향과 크기는 Oxide 조성, Gate 절연막, Passivation, 전극 구조, 온도, Stress 시간과 측정 순서에 따라 달라질 수 있습니다. 따라서 “양의 Bias는 항상 양의 이동, 음의 Bias는 항상 음의 이동”이라는 문장은 기본 경향을 이해하는 출발점일 뿐, 모든 소자에 적용되는 법칙은 아닙니다.
5. Pixel과 Gate Driver에서는 왜 중요할까
Pixel 회로에서 Driving TFT의 Vth가 변하면 동일한 Data 전압을 인가해도 OLED에 흐르는 전류가 달라질 수 있습니다. 이상적인 포화 영역의 직관으로 보면
ID ∝ μ × Cox × (W/L) × (VGS − Vth)²
이므로 Vth 변화는 Overdrive Voltage를 바꾸고, 결국 휘도 오차나 잔상과 연결될 수 있습니다. 실제 Oxide TFT는 단순한 MOSFET 제곱식과 완전히 같지는 않지만, Vth 변화가 구동 전류를 바꾼다는 방향을 이해하는 데에는 유용합니다.
Gate Driver에서는 Pull-up, Pull-down, Q-node 제어 TFT의 Vth가 이동하면 충전 속도와 방전 능력, Noise Margin이 달라집니다. 여러 Stage가 연결된 회로에서는 작은 지연이나 전압 손실이 뒤쪽 Stage로 누적될 수도 있습니다.
따라서 Bias Stress 평가는 소자 신뢰성 시험이면서 장시간 회로 동작을 예측하기 위한 입력 자료입니다.
기억할 핵심
- Bias Stress는 일정 전압에 오래 노출된 TFT의 안정성을 보는 시험이다.
- 포획 전하는 Gate 전기장을 바꾸어 측정되는 Vth를 이동시킨다.
- 평행 이동과 기울기 변화를 구분하면 단순 포획과 결함 변화를 판단하는 단서가 된다.
- 빛, 온도, 소자 구조에 따라 이동 방향과 회복 특성이 달라질 수 있다.
- Pixel의 전류 정확도와 Gate Driver의 Timing Margin 모두 Vth 안정성의 영향을 받는다.
Oxide TFT의 Bias Stress는 단순히 “Vth가 몇 V 변했다”로 끝나는 현상이 아닙니다. 어떤 위치에 전하가 포획되었는지, 곡선 모양은 유지되는지, 회복 가능한 변화인지까지 함께 보아야 실제 소자와 회로의 신뢰성을 이해할 수 있습니다.
