반도체 공정을 보다 보면 FinFET 다음 세대로 GAA, 그리고 그 구현 형태로 나노시트(nanosheet)라는 표현이 자주 나옵니다.
특히 3nm, 2nm 같은 미세 공정 이야기를 볼 때 이 용어들이 거의 같이 등장합니다.



핵심만 먼저 말하면,
GAA는 gate가 채널을 더 완전히 감싸서 전류 제어력을 높인 구조이고, 나노시트는 그 GAA를 실제 양산 관점에서 유리하게 구현한 대표 형태입니다. 그래서 FinFET 이후의 주력 구조로 빠르게 넘어가고 있습니다.

---

먼저 FinFET은 무엇이었나

기존 평면(planar) 트랜지스터에서는 채널을 아주 작게 줄일수록 gate가 전류를 통제하는 힘이 약해지고, 누설 전류와 short-channel effect를 억제하기가 점점 어려워졌습니다.
FinFET은 이 한계를 넘기 위해 채널을 지느러미(fin)처럼 세워서, gate가 채널의 세 면을 더 잘 잡을 수 있도록 만든 구조였습니다. 이 방식은 한동안 미세 공정의 핵심 해법이었습니다.

하지만 더 작은 노드로 갈수록 Fin을 더 얇고 높게 만들어야 하는 부담이 커졌고, 여기서 공정 복잡도와 전기적 제어 한계가 다시 문제로 떠올랐습니다. 삼성도 sub-4nm 영역에서 기존 fin 구조만으로는 gate 전압을 더 낮추기 어렵다고 설명하고 있습니다.

---

GAA 트랜지스터는 무엇인가

GAA는 Gate-All-Around의 약자입니다.
이름 그대로 gate가 채널을 사방에서 감싸는 구조입니다.

FinFET이 채널의 세 면을 제어하는 느낌이라면, GAA는 채널을 훨씬 더 완전히 둘러싸기 때문에 전류가 흐르는 경로를 더 정밀하게 다룰 수 있습니다. 이 때문에 짧은 채널 길이에서도 전기적 제어력이 좋아지고, 누설 특성이나 전력 효율 측면에서 유리해집니다. imec도 나노시트의 핵심 장점으로 “gate-all-around 구조에 따른 더 나은 electrostatic control”을 강조하고 있습니다.

---

그런데 왜 하필 나노시트일까

여기서 중요한 포인트가 하나 있습니다.
GAA는 큰 개념이고, 나노시트는 그 개념을 구현하는 대표적인 실제 구조라는 점입니다.

초기에는 GAA를 나노와이어처럼 아주 가는 채널로도 생각할 수 있었지만, 실제 성능과 설계 유연성 측면에서 넓적한 시트(sheet)를 여러 장 쌓는 나노시트 구조가 더 유리하다고 여겨졌습니다. 삼성은 자사 GAA 구현인 MBCFET에서 나노시트의 채널 폭을 조절해 성능과 전력 특성을 최적화할 수 있다고 설명합니다. 인텔 역시 RibbonFET를 자사 GAA 구현으로 소개하며, FinFET 대비 밀도와 성능 개선을 강조하고 있습니다.

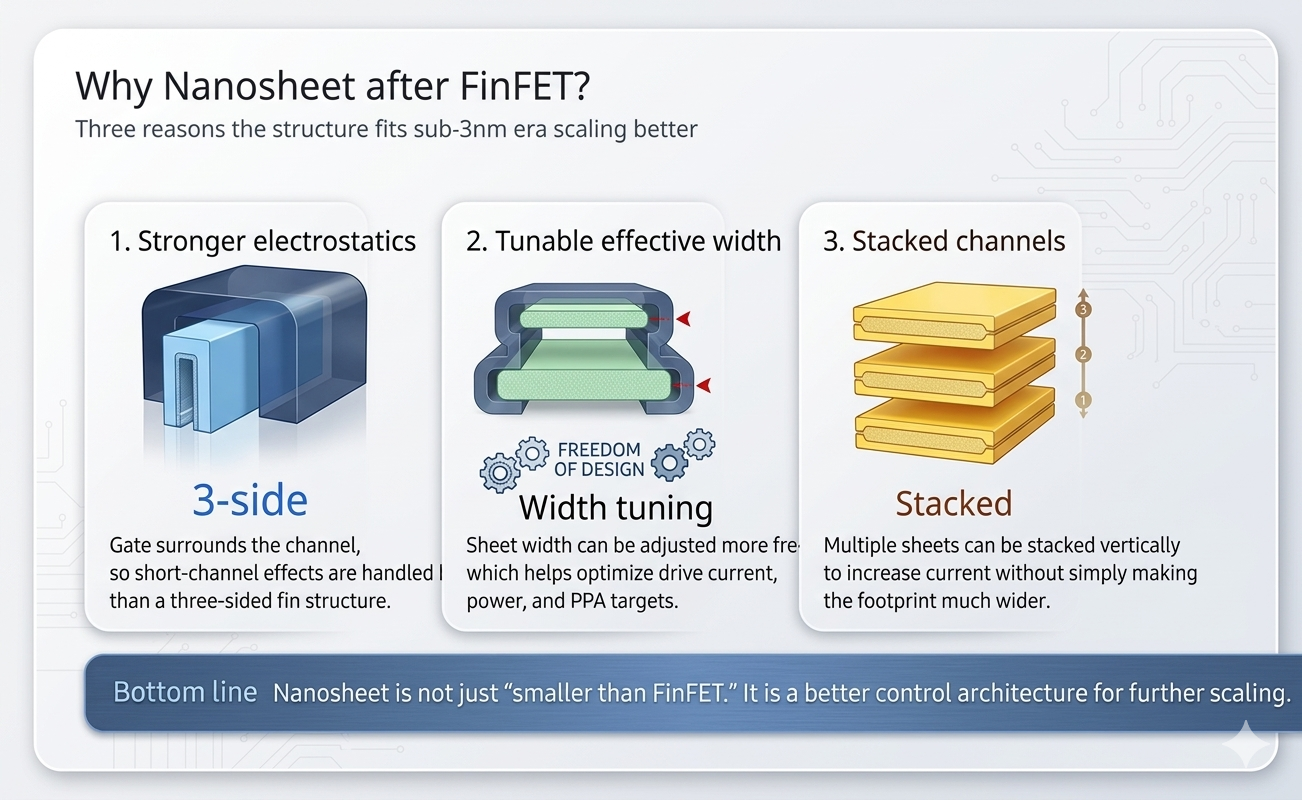

쉽게 말하면 나노시트가 주목받는 이유는 크게 세 가지입니다.

1) gate 제어력이 더 좋다

채널을 사방에서 감싸기 때문에, 아주 작은 공정에서도 gate가 전류를 더 강하게 통제할 수 있습니다.
이건 결국 미세화가 진행될수록 더 중요해지는 능력입니다.

2) 채널 폭을 더 유연하게 설계할 수 있다

FinFET은 fin 개수와 fin 높이 제약이 강한 편인데, 나노시트는 시트 폭을 조절하는 방식으로 drive current와 전력 특성을 더 세밀하게 맞출 수 있습니다. 즉, 설계자가 원하는 PPA(Power, Performance, Area) 균형을 잡기 쉬워집니다.

3) 채널을 수직으로 여러 장 쌓기 좋다

나노시트는 여러 개의 채널을 위아래로 stack하기 좋아서, 면적을 크게 늘리지 않으면서도 충분한 전류 구동 능력을 확보하는 데 유리합니다. imec는 나노시트를 FinFET의 자연스러운 진화로 설명하며, 2nm 이후 스케일링의 핵심 옵션으로 보고 있습니다.

---

업계는 실제로 어떻게 움직이고 있나

이 주제가 단순한 연구 이야기가 아니라는 점도 중요합니다.

삼성은 2022년에 3nm GAA 공정 생산 개시를 공식 발표했고, 자사의 GAA 구현을 MBCFET라고 부릅니다. 반면 TSMC의 3nm 세대는 FinFET 기반이었고, TSMC는 N2에서 자사의 첫 번째 nanosheet 트랜지스터를 도입했다고 밝히고 있습니다. 인텔은 RibbonFET를 자사 GAA 구현으로 공개하고 18A 세대의 핵심 축으로 설명하고 있습니다. 즉, 이름은 조금씩 달라도 업계의 큰 방향은 **“FinFET 이후 = GAA/nanosheet 계열”**로 정리되고 있습니다.

---

초보자 관점에서 한 문장으로 정리하면

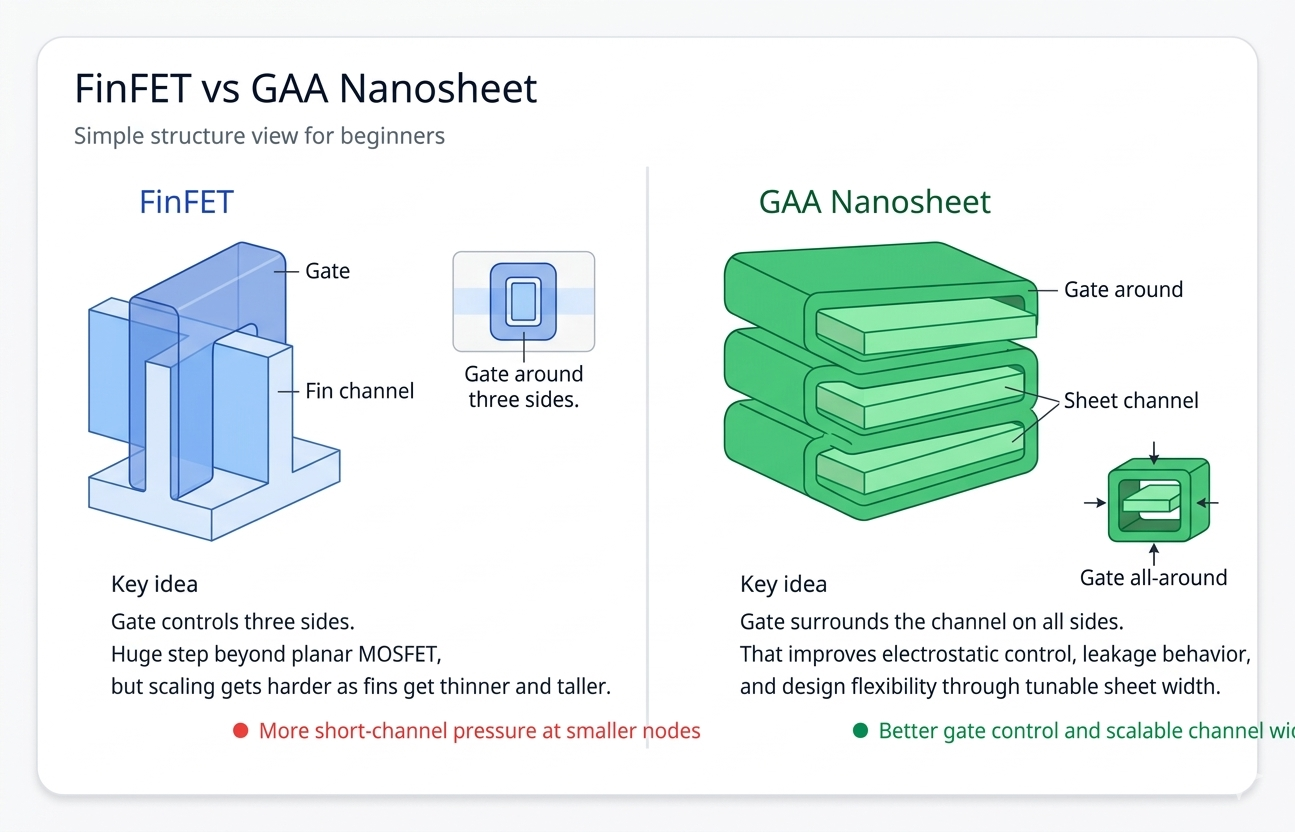

FinFET은 “3면에서 잡는 구조”였고,
GAA 나노시트는 “사방에서 더 강하게 잡는 구조”라고 생각하면 이해가 쉽습니다.

그리고 이 변화는 단순히 구조 이름이 바뀐 것이 아니라,
더 작은 공정에서도 전류를 잘 제어하고, 전력은 낮추고, 성능은 유지하거나 높이기 위한 방향 전환에 가깝습니다.

---

마무리

정리해보면,

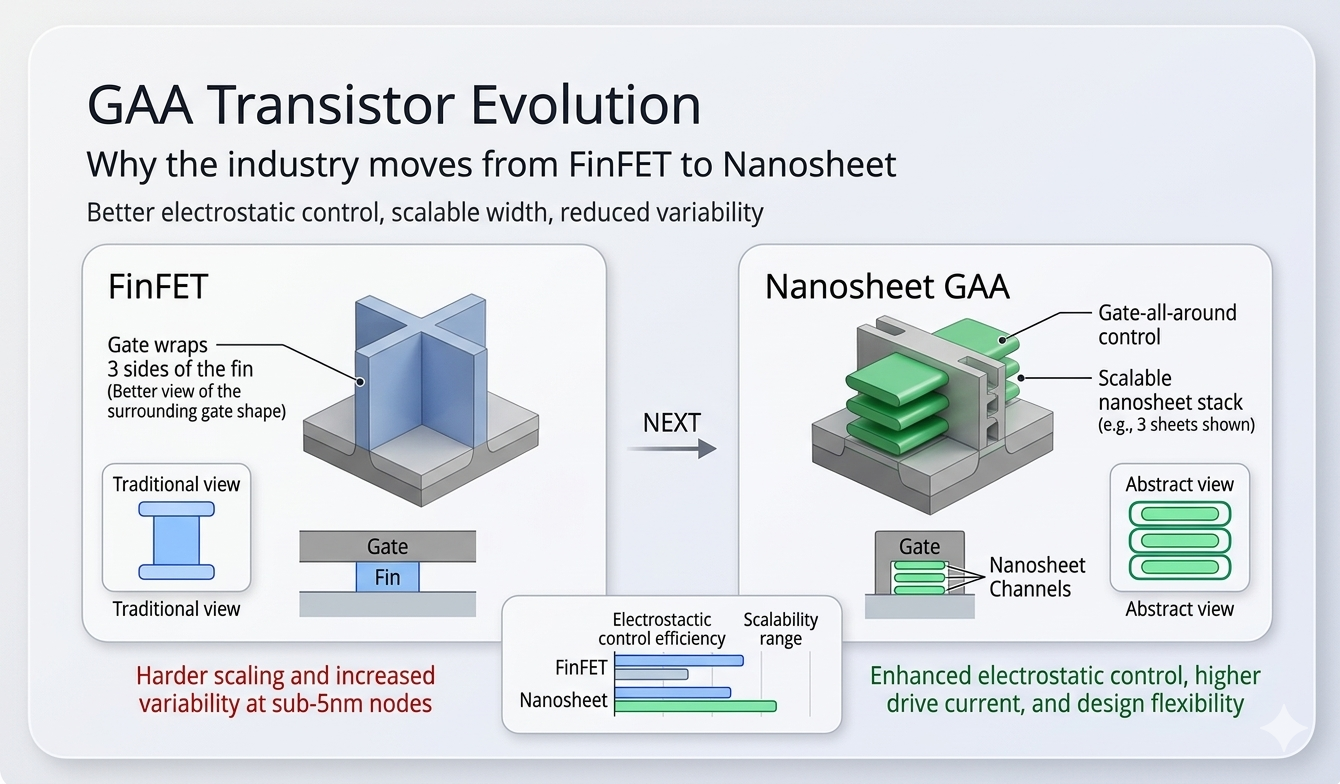

GAA 트랜지스터는 FinFET 다음 세대의 핵심 구조이고,
나노시트는 그 GAA를 현실적인 성능·전력·설계 유연성 측면에서 구현한 가장 중요한 형태입니다.

그래서 “왜 FinFET 다음이 나노시트인가?”라는 질문의 답은 비교적 분명합니다.

더 미세한 노드에서 gate 제어력이 필요했고,
그 요구를 가장 잘 만족시키는 구조가 GAA였으며,
그중 양산과 설계 최적화에 가장 유리한 형태가 나노시트였기 때문입니다.
