[전자/반도체]NMOS와 PMOS의 Drain과 Source 위치가 가끔 헷갈리다면?! 꿀팁!

안녕하세요. "기억하고자 하는 모든 것"을 담아내는 "리멤버미" 입니다.



Transistor를 공부하시는 분들이 공부했다가도 나중에 다시 헷갈리는 부분이 있는데요.



바로 NMOS와 PMOS의 Drain 과 Source 의 위치입니다.



사실 Transisotor 구조상으로 Source와 Drain을 정의할 수 없습니다.

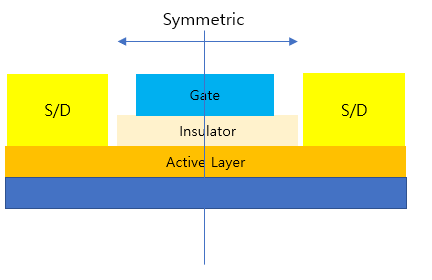

왜냐하면 아래 그림(예시_coplanr 구조)과 같이 Transisotr 소자는 물리적으로 완전히 대칭이기 때문입니다.



Source나 Drain은 어느쪽이나 될 수 있죠.

그래서 source와 drain을 결정 짓는 것은 회로 구조상에서의 전류 흐름인데요.



영단어를 해석하자면 source는 공급원 , drain은 배수구로 source에서 drain으로 흐르는 느낌이죠.



그런데,

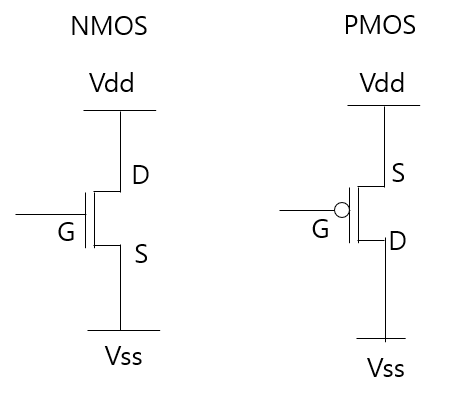

NMOS는 전압이 높은쪽이 Drain 낮은쪽이 Source

PMOS는 전압이 높은쪽이 Source 낮은쪽이 Drain

이렇다 보니 가끔 헷갈립니다.

여기서 꿀팁!



공급원을 전압이나 전류로 생각하지 마시고

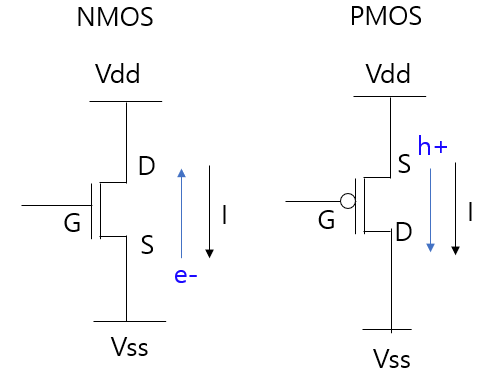

NMOS는 electron이PMOS는 hole이 majority carrier 라는 사실을 알고있으니

NMOS에서는 electron(전자)가 PMOS에서는 hole(정공)이 주 공급원(Source)이라 생각하시면 됩니다.



그러므로

NMOS의 Source는 electron이 출발하는 전압이 낮은쪽이며

PMOS의 Source는 hole 이 출발하는 전압이 높은쪽이 되겠습니다.
