[전자/반도체] Zener Breakdown과 Avalanche Breakdown은 무엇이 다를까?

역바이어스된 다이오드에서 전압을 높이다 보면 어느 순간 전류가 급격히 증가합니다. 이 현상을 항복(Breakdown)이라고 합니다.

항복이라고 하면 소자가 반드시 파괴되는 상황을 떠올리기 쉽지만, 전류와 전력을 적절히 제한하면 항복 영역을 정상 동작에 활용할 수도 있습니다. 대표적인 두 메커니즘이 Zener Breakdown의 터널링과 Avalanche Breakdown의 충돌 이온화입니다.

1. 공통점은 강한 접합 전기장

두 현상 모두 PN 접합에 역방향 전압을 걸었을 때 나타날 수 있습니다. 역전압은 공핍층과 전기장 분포를 바꾸고, 충분히 강한 전기장은 평소 작던 역전류를 크게 증가시킵니다.

하지만 전류를 늘리는 과정은 다릅니다. Zener 항복은 전자가 에너지 장벽을 양자역학적으로 통과하는 과정이고, Avalanche 항복은 이미 존재하는 캐리어가 새로운 캐리어를 연쇄적으로 만들어 내는 과정입니다.

2. Zener Breakdown: 얇은 장벽을 통한 터널링

접합의 도핑 농도가 높으면 공핍층이 얇아집니다. 이때 비교적 낮은 역전압에서도 접합 내부에 매우 강한 전기장이 형성될 수 있습니다.

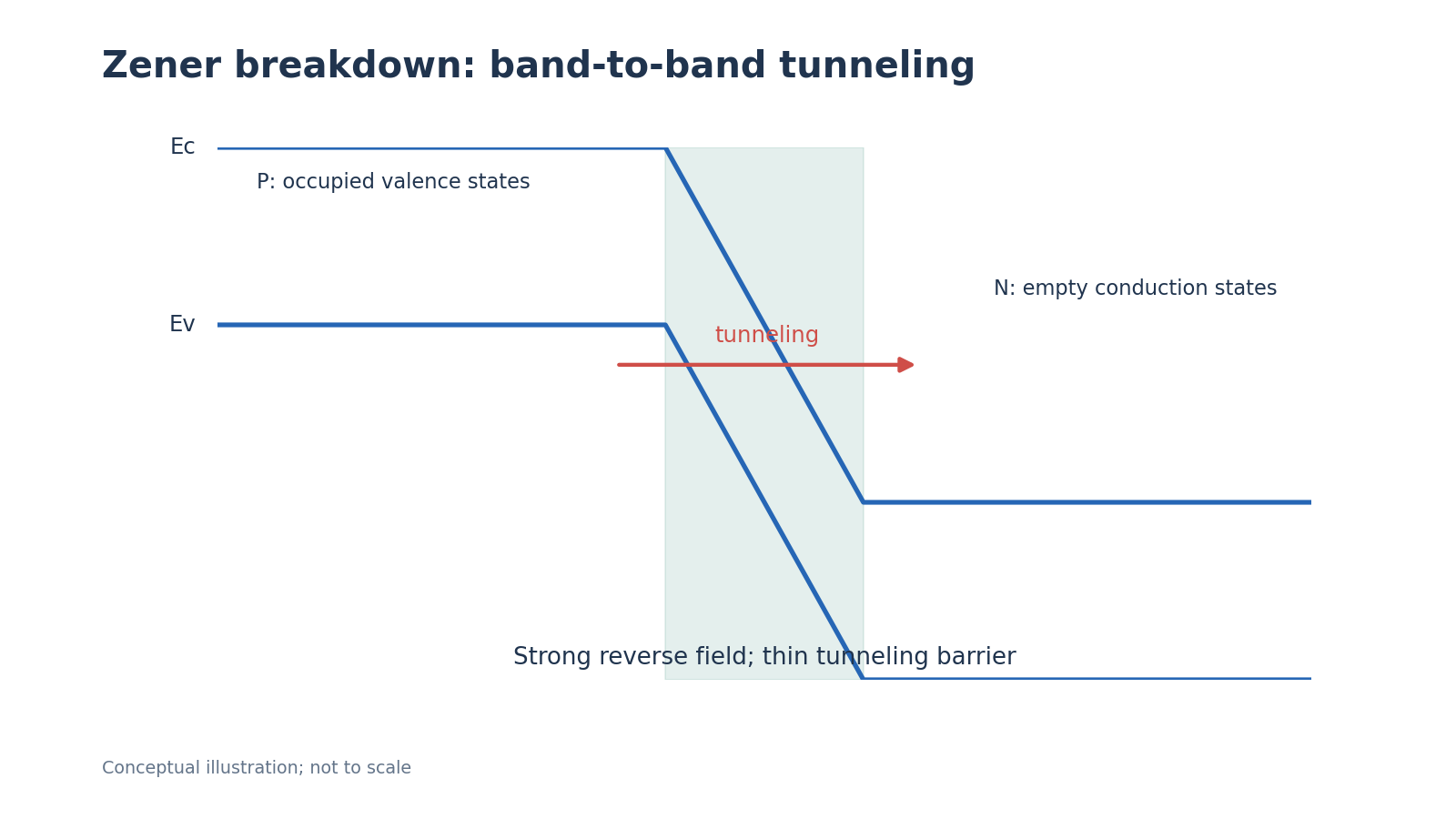

강한 전기장으로 밴드가 크게 기울어지면 P측 가전자대의 점유 상태에서 N측 전도대의 비어 있는 상태로 전자가 밴드 간 터널링(Band-to-band Tunneling)할 수 있습니다. 전자는 고전적인 입자처럼 장벽 위로 올라가기만 하는 것이 아닙니다.

따라서 “공핍층이 얇으니 전자가 그냥 통과한다”는 설명만으로는 부족합니다. 장벽의 폭과 전기장, 가능한 에너지 상태가 터널링 확률을 결정합니다.

3. Avalanche Breakdown: 충돌이 캐리어를 늘린다

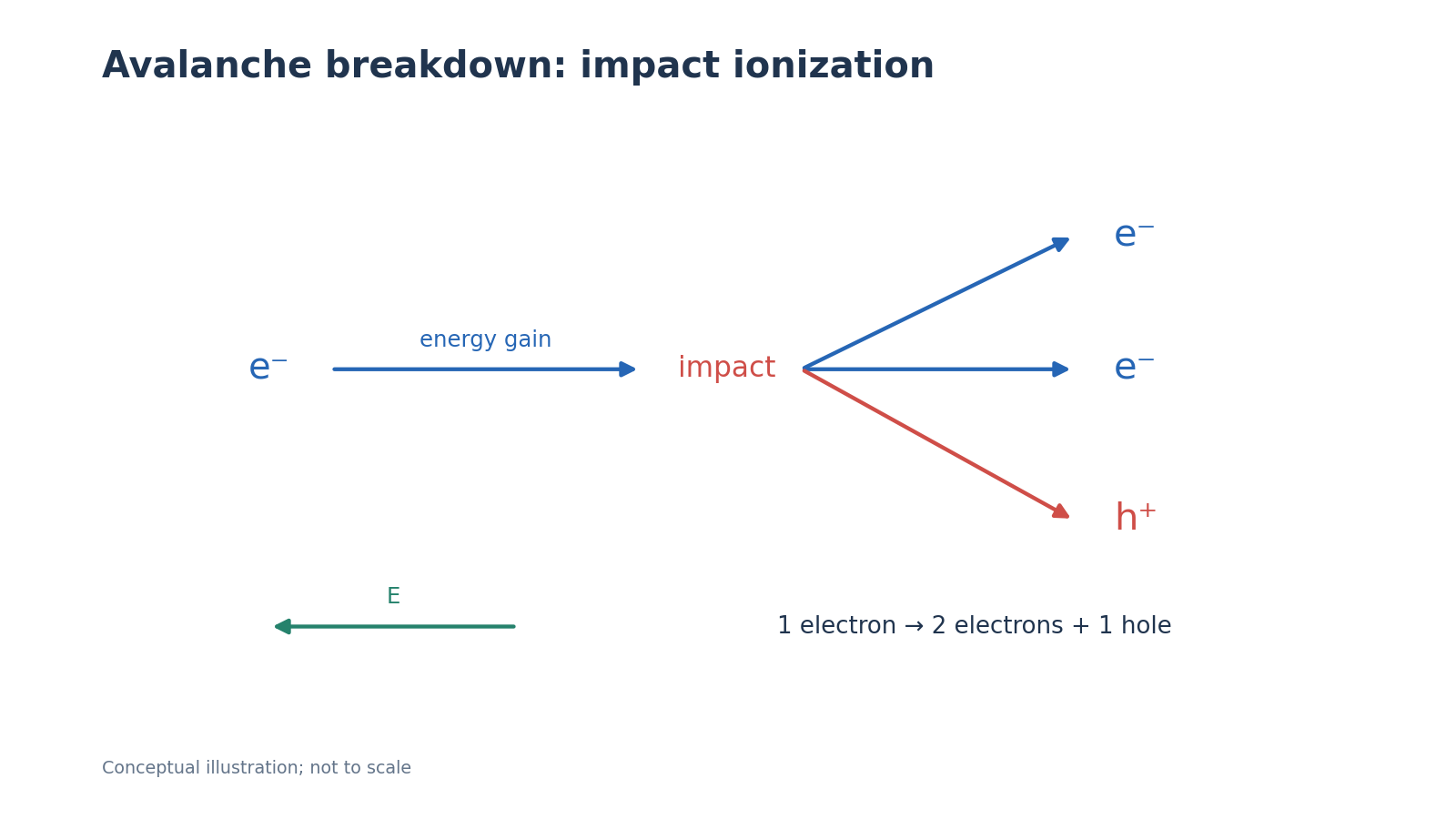

Avalanche 항복에서는 전자나 정공이 전기장에서 에너지를 얻습니다. 충분한 에너지를 얻은 캐리어가 격자 내 전자와 상호작용하면 새로운 전자·정공 쌍을 만들 수 있습니다. 이를 충돌 이온화(Impact Ionization)라고 합니다.

새로 생긴 캐리어도 전기장에 의해 에너지를 얻고 다시 이온화를 일으킬 수 있습니다. 이런 증배(Multiplication)가 연쇄적으로 커지면서 전류가 급격히 증가합니다.

보통 Zener 지배 접합보다 낮은 도핑과 넓은 공핍 영역에서 설명되는 메커니즘이며, 캐리어가 에너지를 얻는 거리와 산란 과정이 중요합니다. 단순히 “전압이 높아서 전류가 많이 흐른다”와는 다른 물리적 과정입니다.



4. 몇 V를 기준으로 완전히 나뉠까?

실리콘 접합에서는 낮은 항복 전압에서 Zener 효과가, 더 높은 전압에서 Avalanche 효과가 우세한 경향이 있습니다. 5~6 V 부근에서는 두 효과가 함께 기여할 수 있습니다.

그러나 특정 전압을 절대적인 경계로 정할 수는 없습니다. 도핑 분포와 구조, 온도, 동작 전류에 따라 비중이 달라집니다. “5 V 이하는 무조건 Zener, 그 이상은 무조건 Avalanche”처럼 외우면 실제 부품을 해석하기 어렵습니다.

또한 시중에서 Zener diode라고 부르는 제품이 전부 순수한 Zener 터널링으로만 동작하는 것은 아닙니다. 제품군의 이름과 지배적인 항복 메커니즘을 구분할 필요가 있습니다.

5. 온도계수와 회로 설계

Zener 효과가 우세한 영역에서는 항복 전압의 온도계수가 대체로 음의 방향, Avalanche가 우세한 영역에서는 양의 방향을 보입니다. 두 효과가 섞이는 구간에서는 온도계수가 작아질 수 있지만, 실제 값은 동작 전류와 데이터시트 조건을 확인해야 합니다. 이러한 경향은 Microchip의 Zener Diodes 기술 설명에서도 다룹니다.

항복을 이용해 전압을 제한하더라도 이상적인 고정 전압원은 아닙니다. 전류에 따른 전압 변화, 동적 저항, 허용 전력과 열저항이 존재합니다. 소모 전력은 대략 P = VZ × IZ이므로 전류 제한 없이 전압원에 연결하면 과열될 수 있습니다.

두 항복의 차이는 하나의 문장으로 기억할 수 있습니다. Zener는 터널링으로 새로운 통로가 열리는 과정, Avalanche는 충돌로 운반자 수가 증폭되는 과정입니다. 두 과정의 비중이 실제 소자의 항복 특성을 만듭니다.
