[전자/기초/반도체] MOSFET의 Pinch-off란 무엇인가? 채널이 정말 끊어지는 걸까?

안녕하세요. MOSFET을 공부하다 보면 “Drain 쪽 채널이 Pinch-off되면 포화 영역에 들어간다”는 설명을 만나게 됩니다.

채널이 끊어진다면 전류도 0이 되어야 할 것 같지만, 실제로는 전류가 계속 흐릅니다. Pinch-off는 Drain 끝의 반전 전하가 크게 줄어드는 현상이며, 전자의 통과 경로 전체를 막는 현상이 아닙니다. 이 글은 Source와 Body 전위를 같게 둔 장채널 enhancement NMOS를 기준으로 설명합니다.

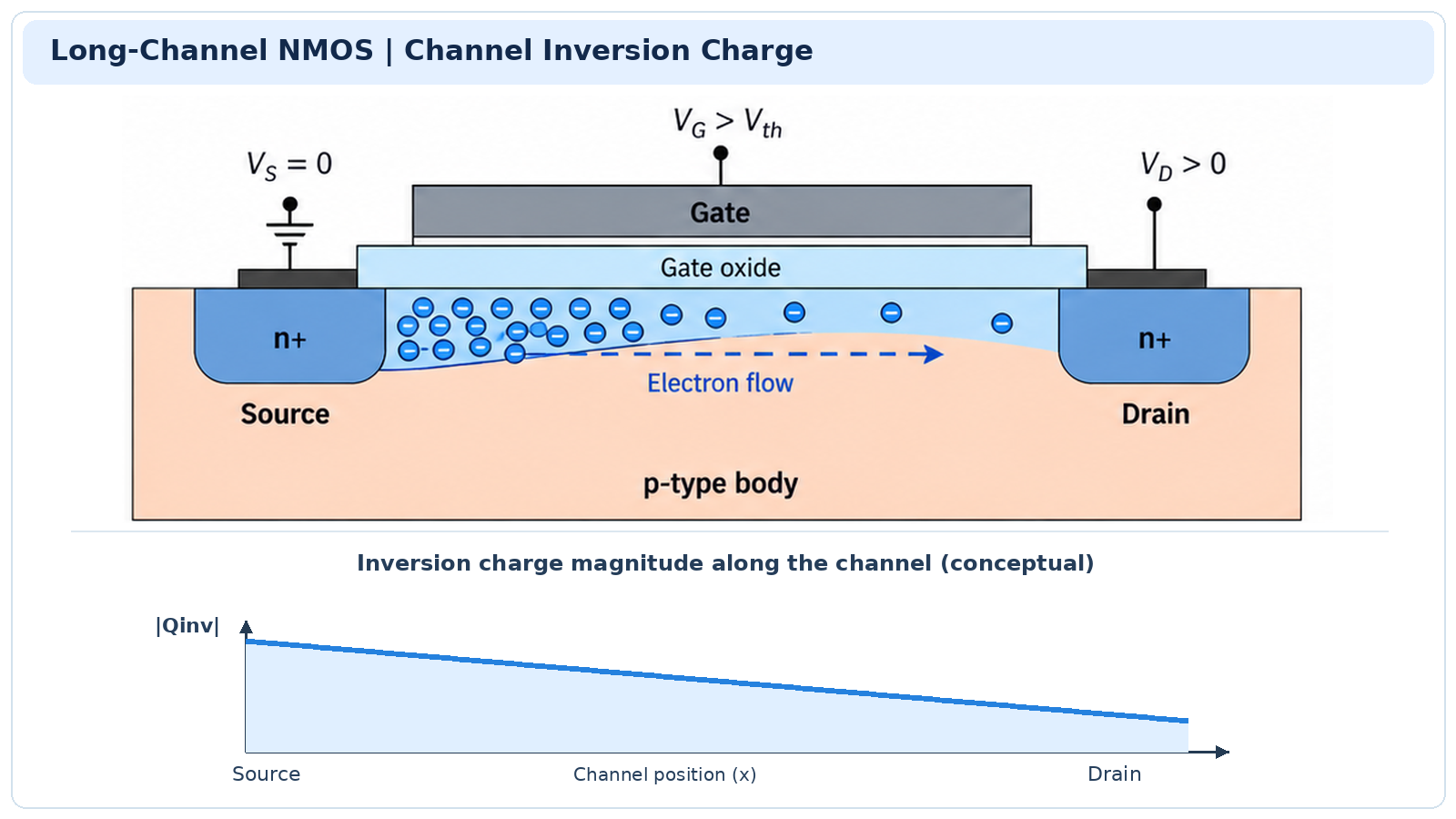

1. 채널의 전하량은 위치에 따라 다르다

VGS가 문턱전압 Vth보다 높으면 Gate 아래에 전자 반전 채널(Inversion Channel)이 만들어집니다. 그런데 Drain에 양의 전압을 걸면 채널의 국소 전위 V(x)는 Source에서 Drain 방향으로 높아집니다.

Gate 전압이 고정되어 있어도, 채널 위치에 따라 Gate와 채널 사이의 유효 전압은 달라집니다. 점진 채널 근사에서 단위 면적당 반전 전하의 크기는 다음처럼 표현할 수 있습니다.

|Qinv(x)| ≈ Cox × [VGS − Vth − V(x)]

Cox는 단위 면적당 Gate 산화막 용량입니다. Drain에 가까울수록 V(x)가 크므로 반전 전하가 적어집니다. 채널이 균일한 두께의 전자층으로 남는 것이 아닙니다.



2. Pinch-off가 시작되는 조건

Drain 끝에서 V(x) ≈ VDS이므로, 국소적인 Gate overdrive는 VGS − Vth − VDS입니다. 장채널 이상 모델에서는 다음 조건에서 Drain 끝의 반전 전하가 0에 접근합니다.

VDS,sat ≈ VGS − Vth

같은 조건을 Gate와 Drain의 전압 차이로 쓰면 VGD ≈ Vth입니다. Source 쪽에서는 여전히 Gate 전압이 채널을 유지하지만, Drain 끝에서는 채널을 유지할 유효 전압이 부족해진 것입니다.

여기서 “전하가 0”이라는 표현은 근사 모델의 경계 조건입니다. 실제 소자에서 유한한 전류가 흐르는데 모든 운반자가 완전히 사라진 진공 구간이 생겼다는 뜻으로 해석하면 안 됩니다.

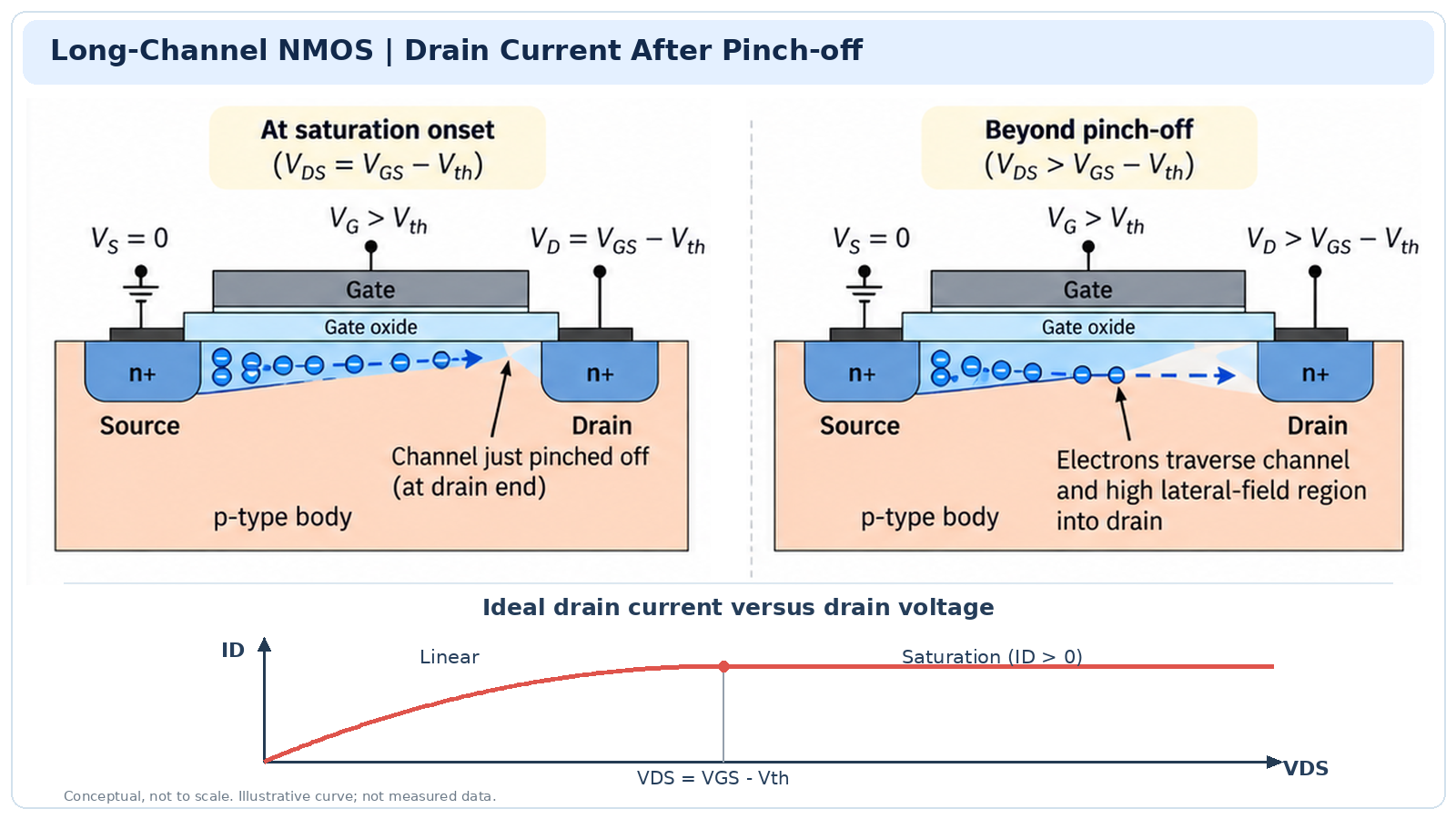

3. 전자는 Pinch-off 영역을 어떻게 지나갈까?

Source에서 공급된 전자는 반전 채널을 따라 이동한 뒤 Drain 근처의 강한 수평 전기장 영역을 거쳐 Drain으로 수집됩니다. 이 구간은 전자 흐름을 막는 장벽처럼 동작하지 않습니다.

VDS를 더 높이면 추가 전압의 상당 부분이 Drain 근처의 높은 전기장 영역에 걸립니다. Source에서 채널로 공급되는 전하와 수송 조건이 전류를 주로 정하므로, 전류는 VDS에 비례해 계속 커지기보다 증가 폭이 작아집니다.

MIT의 MOSFET 강의 자료도 Pinch-off 지점이 전자 흐름의 장벽을 뜻하지 않는다고 설명합니다.



4. 전류가 포화된다는 말의 범위

장채널, 일정 이동도, 채널 길이 변조 무시 등의 조건에서는 포화 전류를 다음과 같이 나타냅니다.

ID,sat ≈ (1/2)μnCox(W/L)(VGS − Vth)²

W와 L은 채널 폭과 길이입니다. VGS가 일정하다면 이 식에는 VDS가 나타나지 않습니다. 이것이 이상적인 전류 포화입니다.

예를 들어 VGS = 3 V, Vth = 1 V를 가정하면 이상적인 포화 시작점은 VDS ≈ 2 V입니다. VDS가 2 V를 넘는다고 전류가 0으로 떨어지지 않고, Gate가 정한 전류 수준을 유지하는 쪽으로 움직입니다.

5. 실제 곡선은 왜 계속 기울어질까?

VDS가 커지면 Pinch-off 지점이 Source 쪽으로 이동해 유효 채널 길이가 줄어들 수 있습니다. 이것이 채널 길이 변조(Channel Length Modulation)이며, 실제 포화 영역에서 전류가 조금씩 증가하는 한 원인입니다.

짧은 채널에서는 속도 포화와 DIBL 등도 중요하므로 포화 경계와 전류가 단순한 장채널 식에서 벗어날 수 있습니다. TFT 역시 재료의 트랩이나 접촉 특성 때문에 동일한 식을 그대로 적용하기 어려울 수 있습니다.

Pinch-off를 이해할 때 가장 먼저 버려야 할 오해는 “채널이 끊어져 전류가 멈춘다”는 생각입니다. Drain 끝의 전하 분포가 바뀌면서 전류를 결정하는 방식이 달라진다고 이해하면 포화 영역의 의미가 자연스럽게 이어집니다.
